SLDF2085 à aplikasyon pou mèt koule nan endistri pétrochimique

1. endistri doulè pwen yo: "ansyen pwoblèm" ethylene inite ijans refroidissement lwil mezi

Kòm yon ekipman debaz nan endistri pétrochimique, mezi koule nan sistèm lwil oliv pasè a dirèkteman gen rapò ak presizyon kontwòl pwosesis la ak sekirite nan operasyon plant la. Sepandan, karakteristik sa yo konplèks nan mwayen lwil oliv pasè a ak kondisyon yo piman bouk travay yo te fè lontan debimèt tradisyonèl la "pa vle ale".

Mwayen pòv: lwil oliv la pasè gen enpurte cokéfaction, bul ak konpozan emulsifye, ki fasil lakòz adezyon Capteur, atenuasyon siyal, sa ki lakòz distòsyon mezi;

Kondisyon fonksyònman difisil yo poze gwo defi pou rezistans debimèt la, ki gen ladan tanperati mwayen ki rive 120-210 degre, dyamèt tiyo ki sòti nan DN600 rive DN900, fluctuations presyon, ak kondisyon pou eksplozyon Zòn 20.

Difikilte enstalasyon ak antretyen: debimètr tradisyonèl anvayisan bezwen koupe tiyo a, sispann travay la transfòme, sik konstriksyon an long, ak antretyen souvan dlo egou ki vin apre a, pa sèlman polye anviwònman an, men tou, ogmante risk sekirite;

Presizyon ensifizan: Debimètr tradisyonèl ekstèn la fasil afekte pa inhomogeneity nan mwayen an, ak devyasyon mezi a depase ± 5%, ki pa ka satisfè egzijans egzak nan kontwòl pwosesis.

Pwoblèm sa yo dirèkteman mennen nan fluctuation nan nivo likid aparèy la ak ogmantasyon nan konsomasyon enèji, ki te vin tounen yon blokaj kle mete restriksyon sou rediksyon nan pri ak amelyorasyon efikasite nan antrepriz petwochimik.



2. Estrateji Dekouvèt: Solisyon Teknoloji Nwayo pou SLDF2085 À Flux Meter

Pou adrese pwen doulè debaz yo nan mezi lwil oliv refwadisman ijans, debimèt ultrasons SLDF2085 la bay yon solisyon konplè atravè achitekti inovatè teknik li yo ak konsepsyon senaryo-espesifik.

(1) En teknoloji debaz yo

Diferans tan bidirectionnelle + varyab frekans anti-algorithm entèferans: dinamik chanje 0.3-1.8MHz siyal lajè-band, entèlijans idantifye coké ak ti wonn entèferans, etabli mwayen karakteristik adaptasyon modèl, presizyon mezi se ki estab nan ± 1% FS;

Konsepsyon konpatibilite segondè -tanperati lajè-: Capteur a opere nan yon seri tanperati -200 degre a 400 degre, konpatib ak DN15 a DN1200 tiyo plen dyamèt, ak kenbe tèt ak kondisyon presyon soti nan 0.3 a 10MPa, konplètman satisfè kondisyon yo paramèt nan sistèm refwadisman rapid lwil la.

Solisyon enstalasyon ki pa -pwogrese: Kranpon-sou konsepsyon an pa mande okenn domaj nan estrikti tiyo a. Seksyon tiyo dwat nan en Pi gwo pase oswa egal a 10D ak en Pi gwo pase oswa egal a 5D mande pou pi ba papòt enstalasyon, sik konstriksyon an vin pi kout pa 80%, epi deplwaman an ka ranpli byen vit pandan antretyen tanporè nan aparèy la;

Eksplozyon-prèv koneksyon entelijan: Prezante klasman pou eksplozyon Exia II CT4-prèv ak pwoteksyon IP67, li sipòte pwotokòl kominikasyon Modbus/HART pou entegrasyon san pwoblèm ak sistèm DCS, sa ki pèmèt -siveyans done koule nan tan reyèl ak dyagnostik aleka.

(2) Plan alokasyon vize

Seleksyon Capteur: Detèktè segondè -tanperati 1MHz yo itilize pou aplikasyon DN600-DN700, pandan y ap detèktè bande 0.5MHz yo anplwaye pou aplikasyon DN800-DN900. Konfigirasyon redondant double-capteur a amelyore estabilite sistèm lan.

Seleksyon ajan kouple: Ajan kouti solid ki gen gwo -rezistans tanperati yo itilize pi ba pase 120 degre, pandan y ap ajan kouple oksid metal yo anplwaye pi wo a 120 degre pou asire transmisyon siyal ki estab anba kondisyon tanperati ki wo -.

Optimizasyon algorithm: pèmèt konpansasyon siyal tanperati ki wo ak algorithm anti-kokasyon mwayen sal pou korije otomatikman enfliyans tanperati sou vitès son an. Kalibrasyon siyal fini chak 30 minit.



3. Pratik siksè: Ka aplikasyon pou mezi lwil oliv refwadisman ijans nan inite 3 plant Ethylene

(1) Apèsi sou aplikasyon an

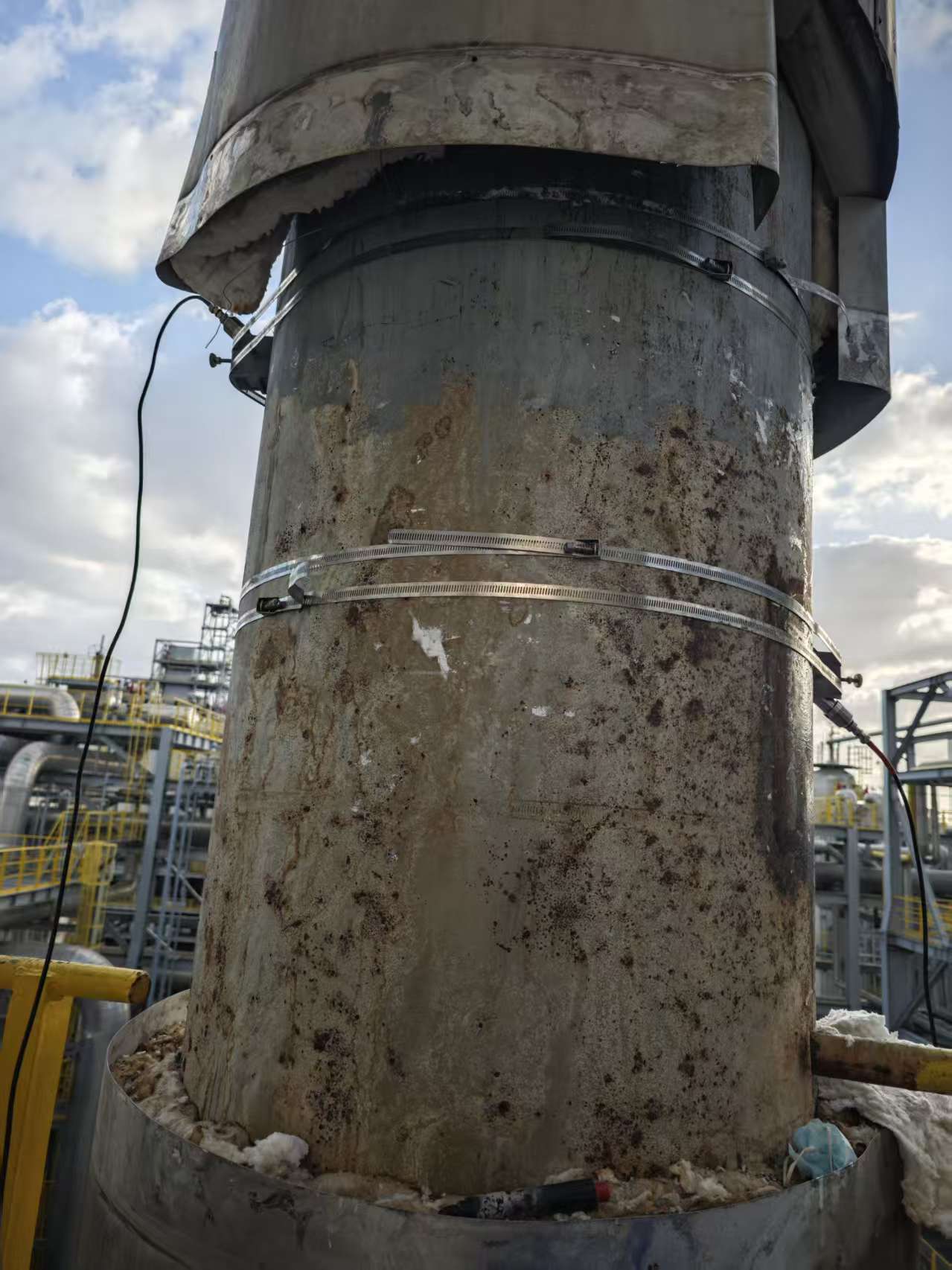

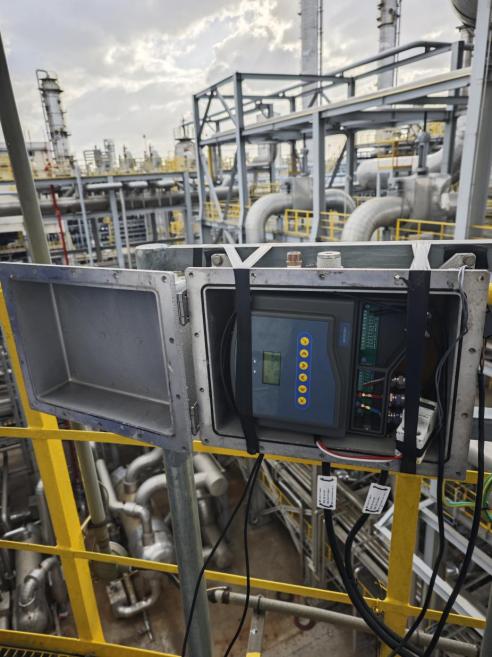

Senaryo aplikasyon: 3# tiyo refwadisman lwil oliv ijans inite etilèn retounen (DN700), lwil oliv -tiyo melanj dlo (DN600), ak tiyo segondè -tanperati (DN900,210 degre);

Peryòd esè: 3 mwa (Out rive Novanm 2025);

Objè ranplasman: yon mak nan debimèt ekstèn ultrasons ak yon flowmeter plak orifis tradisyonèl.

(2) Rezilta aplikasyon kle yo

Presizyon mezi satisfè nòm yo: Anba kondisyon fonksyònman ak rapò faz lwil oliv ki sòti nan 15% a 60% ak coke-ki gen enpurte, SLDF2085 la kenbe yon devyasyon mezi ki estab nan ± 0.8%, reyalize 80% amelyorasyon presizyon sou ekipman tradisyonèl yo ak rezoud pwoblèm ki dire lontan done koule -.

Ekselan estabilite operasyon: 3 mwa nan operasyon kontinyèl san echèk, fòs siyal la Capteur rete pi wo a 850, pa gen okenn diminisyon siyal ki te koze pa adezyon cokéfaction, konpare ak pèfòmans ekipman orijinal la nan 2 echèk chak mwa, reyalize zewo echèk zouti;

Siyifikatif rediksyon pri ak ogmantasyon efikasite: enstalasyon ki pa -pwogrese diminye pèt arè travay la pa plis pase 1 milyon Yuan, epi li pa bezwen antretyen dlo egou pou diminye depans travay ak pwoteksyon anviwònman an pa plis pase 30% chak ane. Lavi sèvis ekipman espere rive nan 10 ane, 50% pi long pase flowmeter tradisyonèl la;

Ekselan adaptabilite pwosesis: Anba yon pakèt kondisyon fonksyònman ak fluctuations tanperati nan 45-210 degre ak pousantaj koule nan 800-2400m³ / h, reta repons done a se mwens pase oswa egal a 0.8s, ede fluctuation nan nivo likid nan aparèy la yo dwe kontwole nan ± 50mm, ak estabilite nan pwosesis anpil amelyore.



4. Avantaj debaz: SLDF2085 Konpare ak mèt koule tradisyonèl yo

Konparezon dimansyon	SLDF2085 à koule mèt	Debitmètre tradisyonèl (plak orifis)
sètitid nan mezi	±1%FS Anndan	±3%-±5%F.S.
Tolerans sèvis	-200 ~ 400 degre, DN15-DN1200	Tolerans maksimòm tanperati a se 150 degre, ak dyamèt konpatib la limite
fason pou enstale	Ki pa-kip anvayisan-nan, pa gen okenn tan ki nesesè	Pou metòd patch pwogrese oswa ekstèn, koupe tiyo ak sispann travay pou modifikasyon yo nesesè.
Pri antretyen	Pa gen pati mekanik, pri antretyen ki ba anyèl	Bezwen egzeyat regilye, kalibrasyon ak antretyen souvan
kapasite pou reziste twoub	Algorithm konvèsyon frekans + idantifikasyon entèferans, apwopriye pou medya sal	Sanssib a cokéfaction ak ti wonn entèferans, atenuasyon siyal





5. Valè pwomosyonèl: Adaptasyon senaryo konplè pi lwen pase mezi lwil oliv refwadisman ijans

Aplikasyon an siksè nan SLDF2085 pa sèlman rezoud defi yo mezi nan lwil oliv etilèn inite etenn, men tou, pèmèt ekspansyon orizontal nan divès kondisyon operasyon konplèks nan endistri a pétrochimique.

Mwayen aplikab: lwil rezidyèl, lwil lou, lwil oliv ak melanj dlo, patikil ki gen mwayen ak lòt likid sal;

Senaryo ekstansyon: tiyo katalitik lwil oliv inite sispansyon, rafineri tiyo transpò lwil brit, tiyo transpò chimik entèmedyè, elatriye;

Valè debaz: Ede antrepriz yo reyalize mezi egzat, diminye pri ak ogmante efikasite, pandan y ap satisfè kondisyon yo nan konfòmite pwoteksyon anviwònman ak pwodiksyon an sekirite, epi bay sipò done serye pou ajou endistri 4.0.



6. Konsiltasyon koperativ: solisyon mezi trafik Customized

Débitmètre à SLDF2085 te rigoureusement validé pa gwo antrepwiz pétrochimiques ki enkli CNPC ak Sinopec, ak plis pase 500 siksè aplikasyon. Nou bay sèvis fen-a-ki kouvri evalyasyon operasyonèl, seleksyon pwodwi, enstalasyon sou plas ak komisyonin, ansanm ak antretyen apre-lavant, asire deplwaman rapid ak operasyon ki estab nan ekipman an.

Pou rapò detaye aplikasyon yo, kondisyon fonksyònman matche tab, oswa sou sit{0} echanj teknik pou inite ethylene 3#, tanpri ou lib pou kontakte nou nenpòt lè!

- Otorize devlopman-wo kalite endistri petwochimik la atravè mezi presizyon, SLDF2085 kreye valè avèk ou!
