SLDF2085 À Flux Meter: Yon nouvo referans pou mezi emulsifye mwayen -Aplikasyon siksè nan lwil oliv DN600 Ethylene Plant la-Mezi melanj dlo



1. Pwen doulè endistri yo: Koud boutèy kritik nan DN600 lwil oliv -mesi melanj dlo



Nan operasyon plant ethylene, tiyo melanj lwil DN600 -dlo a sèvi kòm yon lyen kritik ant sistèm nan trempe ak inite separasyon. Presizyon mezi koule li yo dirèkteman enpak sou efikasite separasyon dlo -dlo ak kontwòl konsomasyon enèji. Sepandan, kondisyon fonksyònman konplèks yo nan senaryo sa a gen lontan rann mèt koule tradisyonèl yo inefikas:

Karakteristik ekstrèm mwayen: Melanj lwil oliv -dlo a se dinamik emulsifye, ak pwopòsyon faz lwil oliv ki varye ant 15% ak 60%, epi ki gen patikil poud coke tras (gwosè patikil mwens pase oswa egal a 0.5mm). Tan tradisyonèl -flowmeter diferans ki gen tandans fè siyal distòsyon akòz entèferans vitès acoustic, sa ki lakòz devyasyon mezi ki depase ±5%.

Fluctuations souvan nan kondisyon travay: tanperati mwayen 45-95 degre, presyon 0.3-0.5MPaG, to koule nan seri a nan 800-2200m³ / h fluktue vyolan, flowmeter konvansyonèl difisil pou adapte yo ak kondisyon ki nan lajè ranje ak gwo presizyon;

Enstalasyon ak antretyen defi: Mèt koule anvayisan yo mande pou koupe tiyo DN600 gwo-dyamèt, sa ki lakòz plis pase 72-èdtan fèmen pou modènizasyon ak pèt ekonomik enpòtan. Mèt koule ekstèn ki monte (egzanp, modèl) gen tandans fè dechaj tiyo ak epesè miray inegal, ak yon mwayèn de 2 echèk chak mwa. Pwosedi antretyen ki enplike dechaj lwil oliv ak degaje dlo egou pa sèlman polye anviwònman an, men tou poze danje pou sekirite.

Eksplozyon -kondisyon prèv yo strik: tiyo a sitiye nan anviwònman an danjere nan zòn 20, ki mete pi devan kondisyon segondè pou eksplozyon an-klas prèv ak pèfòmans pwoteksyon nan flowmeter la, ak ekipman òdinè se difisil a satisfè nòm yo.

Pwoblèm sa yo lakòz nivo likid nan gwo kay won separasyon aparèy la fluktue ± 150mm, ak dòz la nan ajan an gaspiye 10% -15%, ki te vin debouche debaz la mete restriksyon sou rediksyon nan pri ak ogmantasyon efikasite nan antrepriz petwochimik.



2. Estrateji dekouvèt: Inovasyon teknolojik vize nan SLDF2085



Pou adrese defi mezi melanj lwil oliv -dlo DN600, SLDF2085 la.Débitmètre àbay yon solisyon konplè atravè personnalisation ki baze sou senaryo-.

(1) En teknoloji debaz yo

Emulsion mwayen -algorithm espesifik: Baze sou SLDF2085 bidireksyon teknoloji diferans tan, yon modèl dinamik nan "rapò faz lwil oliv- konpansasyon vitès son" yo etabli otomatikman adapte yo a fluctuation nan 15% -60% rapò faz lwil oliv, ak presizyon nan mezi se ki estab nan ± 1% FS, rezoud pwoblèm nan nan mwayen siyal disifye;

Konsepsyon laj anti-entèferans: 0.3-1.8MHz Full-eskanè frekans bann, idantifikasyon entèlijan bri ak entèferans echèl tiyo soti nan patikil poud, rapò siyal -a-bri ogmante a plis pase 30dB, mezi ki estab nan seri a nan to koule ki ba 0.3m / 0.3m / s ;

Avantaj ki genyen nan enstalasyon ki pa-pwogrese: Kranpon-sou konsepsyon an elimine nesesite pou domaje estrikti tiyo DN600 yo. Li diminye kondisyon enstalasyon pou seksyon tiyo dwat ki pi gran pase oswa egal a 15D en ak Greater pase oswa egal a 8D en, diminye peryòd konstriksyon an a 2 èdtan. Sistèm nan ka deplwaye pandan antretyen tanporè, evite pèt D '.

Pwoteksyon sekirite avanse: Exia II CT4 a gen yon evalyasyon prèv eksplozyon -ak pwoteksyon IP67, ki kapab reziste tanperati soti nan 45 degre a 95 degre ak 0.3-0.5MPaG presyon. Li konplètman konpatib ak anviwònman danjere Zòn 20, ak konsepsyon mekanik li yo pwolonje lavi ekipman an plis pase 10 ane.

(2) DN600 senaryo-konfigirasyon espesifik

Seleksyon Capteur: Yon gwo -tanperati doub-konfigirasyon Capteur (Modèl: CP20JB-1MHz-H) ak frekans 1MHz, konpatib ak DN600 tiyo asye kabòn (epesè miray 14.2mm) opere nan-20 a 210 degre. Konfigirasyon redondants asire estabilite siyal.

Konpatibilite ajan kouple: Yo itilize yon gwo -tanperati ki reziste ajan kouti solid (toleran a mwens pase oswa egal a 150 degre) pou asire yon anfòm sere ant Capteur a ak tiyo a nan 95 degre, ki pa gen okenn diminisyon siyal pandan transmisyon.

Kapasite Interkoneksyon Sistèm: Sipòte pwodiksyon aktyèl 4-20mA ak pwotokòl HART/Modbus, sa ki pèmèt entegrasyon san pwoblèm ak sistèm DCS endikap tankou Siemens ak Yokogawa. Avèk latansi transmisyon done mwens pase oswa egal a 0.8s, li satisfè kondisyon kontwòl an tan reyèl.



3. Pratik siksè: Ka aplikasyon ethylene Plant No.3 nan yon Plant Petrochemical



(1) Apèsi sou aplikasyon an

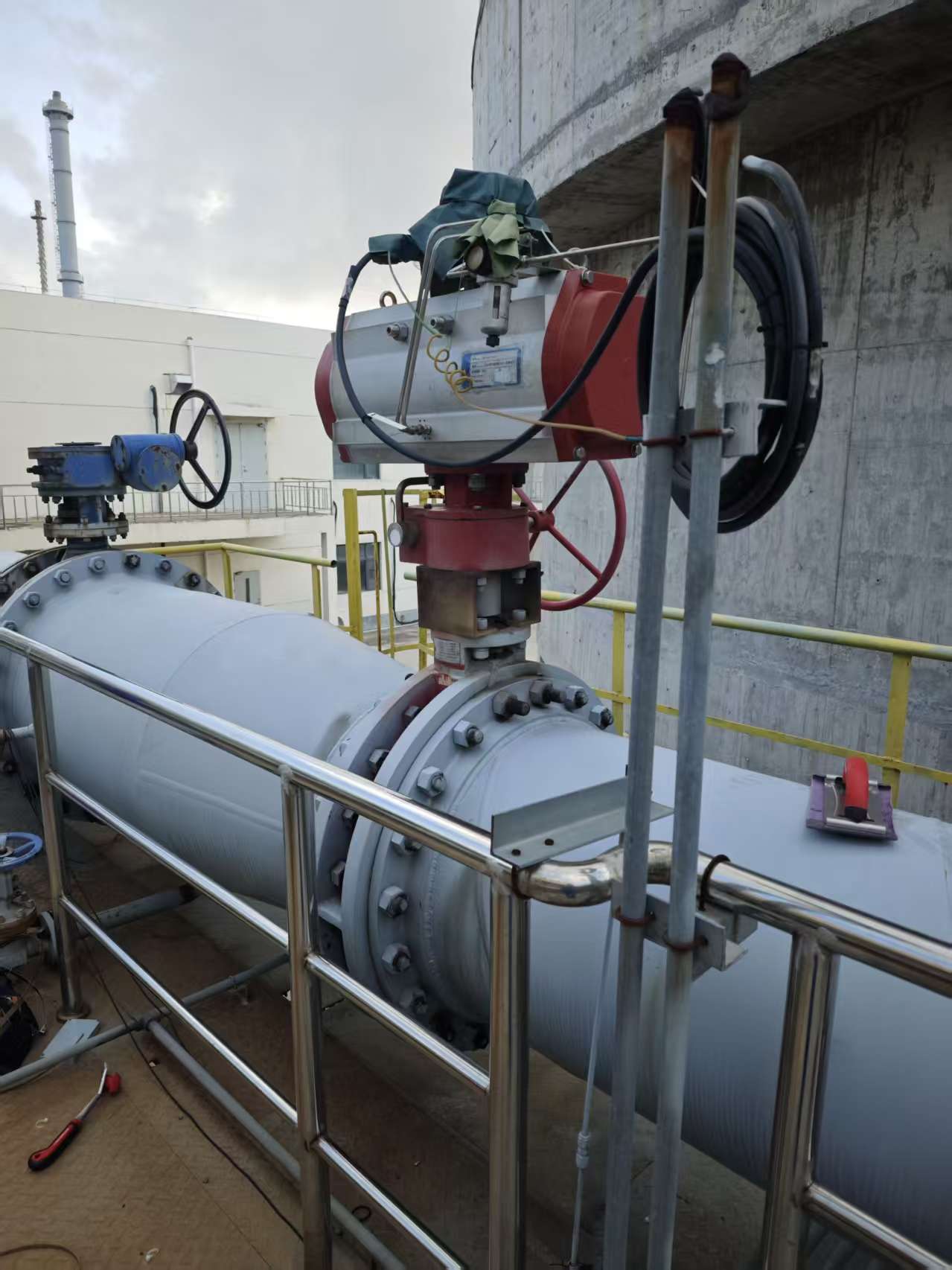

Senaryo aplikasyon: Yon tiyo melanj lwil oliv -dlo DN600 pou inite etilèn No.3 nan yon izin pétrochimique (15m soti nan priz gwo kay won separasyon dlo a lwil oliv-).

Peryòd esè: Out 15,2025 rive Novanm 14,2025 (3 mwa);

Objè ranplasman: ekstèn Flux à ultrasons, flowmeter plak orifis tradisyonèl.

(2) Rezilta aplikasyon kle yo

Avanse nan presizyon mezi: Anba kondisyon fonksyònman ak rapò faz lwil oliv nan 18% -58% ak enpurte poud coke, SLDF2085 la kenbe yon devyasyon mezi ki estab nan ± 0.8%, reyalize 84% amelyorasyon presizyon sou ekipman tradisyonèl (± 5%). Fluctuation nan nivo gwo kay won separasyon kontwole nan ± 50mm, ak dòz la chimik optimize sove 12%.

Estabilite operasyon an siyifikativman amelyore: fòs siyal Capteur a rete 850-920 (plen ranje 1000) pou 3 mwa youn apre lòt san echèk, konpare ak pèfòmans mwayèn echèk mansyèl orijinal flowmeter la nan 2 fwa, ak disponiblite ekipman an amelyore soti nan 85% a 100%;

Rezilta remakab nan rediksyon pri ak amelyorasyon efikasite: enstalasyon ki pa -pwogrese diminye pèt D 'pa plis pase 1.2 milyon Yuan, konsepsyon an san pati mekanik diminye pri antretyen anyèl la pa plis pase 30%, ak lavi ekipman an rive nan 10 ane, 25% -40% pi long pase kontè tradisyonèl la (lavi 6-8 ane);

Konfòmite konplè ak kondisyon operasyonèl yo: Sistèm nan demontre repons rapid ak ki estab done atravè ranje tanperati 46-92 degre ak pousantaj koule nan 980-2150 m³ / h, konplètman satisfè egzijans mezi pou tiyo gwo dyamèt DN600 ak ranje mezi lajè.



4. Avantaj debaz: SLDF2085 Konpare ak mèt koule tradisyonèl yo



Konparezon dimansyon	SLDF2085 à koule mèt	Debitmètre tradisyonèl (plak orifis / turbine)
sètitid nan mezi	± 1% FS Anndan (emulsifye mwayen)	±3%-±5%FS (Devyasyon ogmante lè pwopòsyon faz lwil oliv depase 30%)
Adaptasyon kondisyon	Opere nan 45-95 degre ak yon pousantaj koule nan 800-2200m³ / h, pwopòsyon faz lwil oliv chenn nan 15% a 60%.	Echèk rive lè tanperati a mwens pase oswa egal a 80 degre, rapò a nan ranje mezi mwens pase oswa egal a 1:20, oswa pwopòsyon faz lwil oliv la depase 40%
fason pou enstale	Ki pa -kranpon anvayisan-nan enstalasyon, pran 2 èdtan pou enstale, pa gen okenn tan ki nesesè	Metòd patch anvayisan oswa ekstèn, mande pou 72+ èdtan konstriksyon ak sispann travay tanporè pou renovasyon
Pri antretyen	Pa gen pati mekanik, pri antretyen ki ba anyèl	Pousantaj mwayèn echèk chak mwa pi plis pase oswa egal a 2 fwa, ki mande antretyen ak drenaj ki koute chè.
kapasite pou reziste twoub	Algorithm konvèsyon frekans ak deteksyon entèferans, konpatib ak medya emulsyon melanje	Sanssib nan cokéfaction, emulsification, ak entèferans tourbiyon, ak atenuasyon siyal



5. Valè pwomosyon:-adaptasyon ak ekspansyon senaryo konplè



Siksè deplwaman SLDF2085 nan yon tiyo melanj lwil -dlo DN600 nan yon etablisman petwochimik valide fyab li nan kondisyon operasyon konplèks, ak potansyèl pou ekspansyon nan lòt aplikasyon petwochimik.

Mwayen aplikab: lwil rezidyèl, lwil lou, patikil -ki gen dlo egou, emulsyon chimik ak lòt likid sal;

Senaryo aplikasyon: kanalizasyon sispansyon inite katalitik, tiyo lwil brit rafineri, ak tiyo tretman dlo ize lwil oliv (DN300-DN1000).

Valè debaz: Ede antrepriz yo reyalize mezi egzat, ekonomize enèji ak rediksyon konsomasyon, pandan y ap satisfè kondisyon ki nan konfòmite pwoteksyon anviwònman an ak pwodiksyon an sekirite, epi bay sipò done serye pou amelyore endistriyèl entelijan.



6. Konsiltasyon koperativ: sèvis mezi trafik Customized



Lidè endistri yo ki gen ladan CNPC ak Sinopec, ki gen plis pase 500 aplikasyon ki gen siksè. Nou bay solisyon fen-a-ki kouvri evalyasyon ekipman, seleksyon pwodwi,-enstalasyon sou plas, komisyonin, ak antretyen apre-lavant, asire deplwaman rapid ak operasyon serye.

Pou rapò detaye aplikasyon yo, kondisyon fonksyònman matche tab, oswa sou sit -konsiltasyon teknik pou tiyo petrochimik DN600 la, ou lib pou kontakte nou nenpòt lè!



- Rezoud defi mwayen emulsifikasyon an ak mezi presizyon, epi SLDF2085 ansanm ak ou nan bati yon nouvo ekosistèm pwodiksyon efikas pou endistri pétrochimique!
